电子万能试验机--赋能橡塑精准检测

导语：断裂拉伸强度是塑料、橡胶及热塑性弹性体最核心的基础力学性能指标，用于表征材料在单向静态拉伸载荷作用下，抵抗拉伸破坏的极限承载能力，是评判材料刚性、韧性与结构适配性的关键依据。高分子材料在拉伸载荷作用下会依次经历弹性形变、弹塑性形变直至断裂失效的完整过程，其形变特性、应力极限及回弹性能存在显著的橡塑差异化特征。

电子万能试验机作为橡塑行业标准化力学检测的核心设备，通过规范化拉伸检测，可精准评估橡塑材料在复杂工况下的承载、形变与耐久表现，为新材料改性研发、原料选型、产品结构优化、生产质量管提供精准、可溯源的试验数据支撑，广泛适配新能源、汽车制造、家电、医疗器械、密封减振等高端工业应用场景。

拉力试验的核心目的是预判高分子制品在现实工况下的受力表现。依托电子万能试验机完成拉伸强度检测，能够在控制生产成本、契合行业合规标准的基础上，迭代研发强度更高、稳定性更强、使用寿命更长久的改性塑料、橡胶及弹性体材料。电子万能试验机出具的拉伸试验数据，可以直观预判材料承压、抗拉形变规律，让各类原料、成品部件适配新能源、汽车、家电、医疗器械、密封减振等高标准严苛应用场景。

本文将围绕电子万能试验机，系统讲解塑料、橡胶断裂拉伸强度的基础知识、检测原理、国标美标试验规范，教会大家依靠电子万能试验机规范测定各类常用塑料、橡胶拉伸强度，为材料选型、产品结构设计提供可靠试验依据。

一、电子万能试验机检测判定依据

1. 检测判定原理

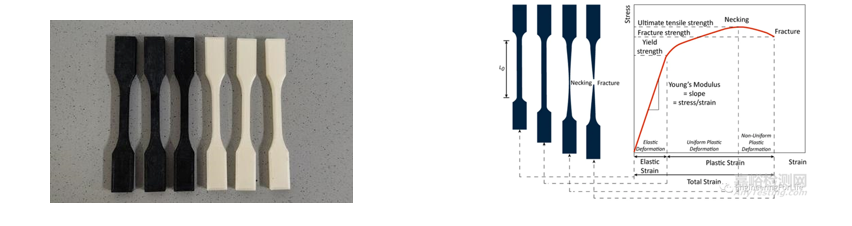

电子万能试验机搭载高精度传感器、伺服控制系统与数据采集系统，可对塑料、橡胶试样施加匀速、恒定的拉伸外力，实时采集试验的全过程拉力、形变数据，并自动生成应力‑应变曲线，直观呈现材料的形变规律与强度极限。试样在设备拉伸外力作用下，会依次经历两个核心形变阶段，全程可通过设备数据与曲线精准观测、记录、判定。

橡胶属于高弹性材料，弹性变形区间远大于普通塑料，可产生数倍于原长的可逆伸长，试验更侧重拉伸强度、断裂伸长率、定伸应力、拉伸永久变形四项指标。

塑料多为粘弹性材料，分为脆性塑料与韧性塑料两类：脆性塑料一般无明显屈服现象，受力后弹性变形很小，外力达到极限直接发生断裂；韧性塑料会先后经历弹性变形、屈服颈缩、塑性延伸直至断裂，卸载后塑性变形无法恢复。塑料拉伸试验主要考核拉伸强度、屈服强度、断裂伸长率、拉伸弹性模量指标。

2. 塑料 + 橡胶材料两大形变阶段

1）弹性变形阶段：试验机施加小负荷拉伸力时，试样产生可逆形变，外力卸载后试样可完全恢复原始尺寸与形态，无永久性损伤。

塑料：弹性形变区间小，形变幅度低；

橡胶：高弹态特征显著，该阶段伸长量极大，是橡胶密封、减振、缓冲功能的核心来源，设备可精准捕捉应力、应变对应关系。

（2）塑性变形阶段：当设备施加的拉伸力超过材料弹性极限后，试样进入不可逆形变阶段，即便设备卸载外力，试样也无法恢复原始尺寸，产生永久性拉伸变形，直至试样最终断裂。试验机可完整记录该阶段的形变增量、应力变化，精准定位屈服、极限、断裂三大关键节点。

脆性塑料：塑性区很短，几乎无明显屈服直接断裂；

软质塑料、橡胶：塑性 / 高弹区很长，断裂前伸长巨大；橡胶试样断裂后静置，会存在拉伸永久变形，需按标准静置后测量残余伸长。

3. 拉伸强度定义与计量单位

（1）在计量单位上，电子万能试验机支持国内外通用两类单位体系，可根据试验标准自由切换、精准输出数据： 国际标准单位：帕（Pa）、兆帕（MPa），其中塑料材料检测最常用单位为兆帕（MPa）； 美国常用单位：磅力 / 平方英寸（psi）、千磅力 / 平方英寸（ksi），适配美标试验检测需求。

（2）橡胶专属指标（塑料一般不考虑）

定伸应力：试样被拉伸至规定伸长率（如 100%、200%、300%、500%）时对应的应力，是橡胶密封件、减震件选型核心指标；

拉伸永久变形：试样拉伸至规定伸长或拉断后，保持规定时间再释放，静置恢复后残余伸长占原始标距的百分比，表征橡胶回弹能力。

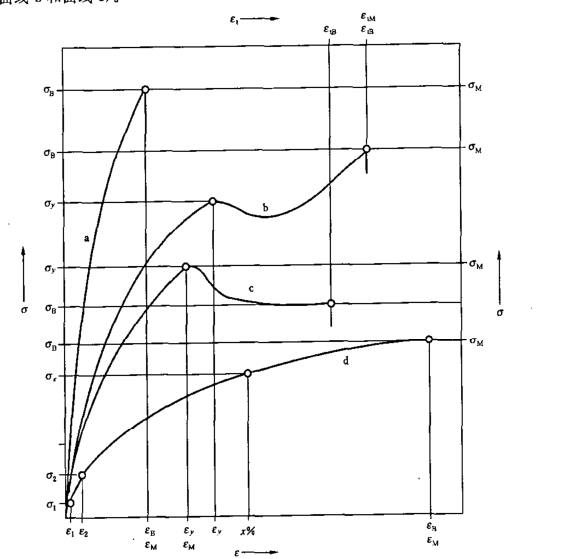

4. 拉伸强度主要分为三类

屈服强度（A）：材料在不发生永久变形的前提下能承受的应力。多数软橡胶无明显屈服点，一般不考核屈服强度。

极限强度（B，抗拉强度）：试验过程设备采集到的材料所能承受的最大拉应力，是材料整体抗拉性能的核心参考值。

断裂强度（C，断裂应力）：应力‑应变曲线对应断裂点的应力数值，直接反映材料断裂瞬间的应力水平。

注：橡胶 GB/T528 中，拉伸强度定义就是断裂时的应力，橡胶没有 “极限抗拉强度” 概念，橡胶直接取断裂时刻应力作为拉伸强度，这点塑料和橡胶定义不一样。

简单来说，电子万能拉伸试验机通过持续加载拉力，让试样先发生弹性形变、再进入塑性屈服形变，最终达到断裂临界点，全程曲线可视化呈现材料受力变化。 塑料行业中将极限抗拉强度作为试样拉伸性能的核心判定依据；而橡胶行业中，拉伸强度、断裂伸长率、定伸应力、拉伸永久变形四项为必检指标。断裂拉伸强度主要用于衡量试样断裂前的最大承压能力，无论是脆性断裂的突发式破坏，还是韧性材料断裂前的持续形变伸长，均可通过设备精准检测。

二、电子万能拉伸试验机核心检测公式与曲线原理

电子万能拉伸试验机的所有拉伸强度数据，均基于精准的应力、应变计算公式自动运算生成，结合应力‑应变曲线直观呈现材料力学规律，核心遵循胡克定律，保障检测数据的准确性与规范性。

应力计算:应力是指试样单位横截面积所承受的拉伸力，是试验机测算拉伸强度的基础参数，单位为牛/平方米（N/m²）或帕斯卡（Pa）。（设备核心算力依据）

计算公式：σ=F/A

公式释义：σ为材料应力；F为试验机施加的拉伸作用力；A为塑料试样的原始横截面积。

橡胶试样多用哑铃型或直条型，优先采用窄颈段原始截面积计算；发泡橡胶、多孔弹性体标准另有规定。

应变计算:应变是指试样单位原始长度的伸长量，为无量纲参数，无计量单位，是试验机判定材料形变程度的核心指标。（设备形变采集依据）

计算公式：ε=ΔL/ L₀，ΔL=L- L₀

公式释义：ε为材料应变；L₀为试样原始长度；L为试验机拉伸后的试样长度；ΔL为试样拉伸伸长量。

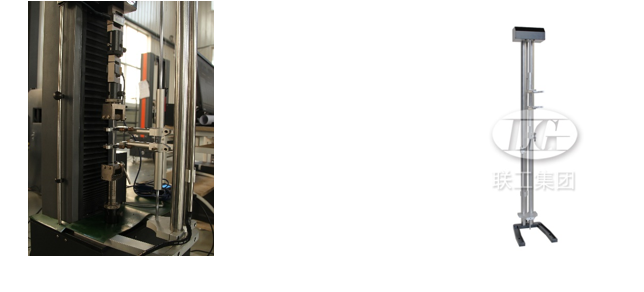

橡胶：断裂伸长率 = 断裂时标距增量 / 原始标距 ×100%，是橡胶最核心指标之一，必须使用引伸计或视频引伸计跟踪标距采集，不可直接用夹具位移代替，避免夹具滑移、试样打滑带来巨大误差。

在弹性形变区间内，试验机采集的应力与应变成正比，严格遵循胡克定律，可精准测算塑料的弹性模量；进入塑性形变区间后，应力、应变比例关系失效，设备持续记录数据，直至试样断裂生成完整试验曲线。 橡胶高弹段应力上升平缓、伸长巨大；填料多、硬度高的硬橡胶会出现类似塑料的屈服特征。

三、电子万能拉伸试验机标准化检测规范（国标 / 美标）

为保障塑料断裂拉伸强度检测数据的通用性、准确性、可对比性，电子万能拉伸试验机需严格按照国际通用标准开展试验。目前行业主流检测标准：塑料ASTM-D638、ISO 527‑1；橡胶 ASTM-D412、GB/T 528。两类材料对试验预处理、环境温湿度、拉伸速度要求差异很大。

2. 试验前置统一要求

塑料：标准哑铃试样，重点控制厚度均匀，防止夹持打滑；

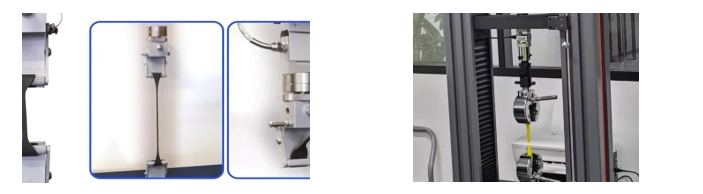

橡胶：状态调节尤为关键，硫化橡胶需按标准放置足够时间消除硫化内应力；试样分 1 型、2 型哑铃试样，薄型橡胶、胶管、密封条会选用直条试样；测试永久变形项目时，试样拉伸到规定伸长后要保持规定停留时间再卸荷、静置后复测标距。

共性：检测前试样标准化状态调节，在恒温恒湿环境下开展试验，排除温湿度、时效影响。

3. 试验机运行速度规范（核心操作参数）

设备拉伸速度是影响检测数据精度的关键参数，两类标准有明确差异化要求：

ASTM D638 标准：试验机拉伸速度根据塑料材料品类、材质特性精准设定，不同改性塑料、通用塑料对应专属试验速度；

ISO 527（GB/T1040）标准：常规拉伸强度、断裂伸长率检测，试验机标准运行速度为 5 mm/min 或 50 mm/min；弹性模量精准检测需采用低速模式，设备运行速度固定为 1 mm/min。

ASTM D412 / GB/T 528（橡胶）：常规拉伸试验速度500±50mm/min（橡胶典型高速拉伸，和塑料低速差别极大）；如需慢速测低硬度弹性体、精确定伸应力可协商调整，永久变形测试按标准规定保荷时间执行。

实操提醒：很多客户混用塑料、橡胶程序，用 5 mm/min 测橡胶，会严重低估伸长率、偏离标准要求，必须在试验机软件内选择对应材料标准方案。

四、电子万能拉伸试验机检测的应用价值

（1）塑料方向

其检测得出的拉伸强度数值，可直观反映不同品类塑料的抗拉性能差异，帮助企业快速筛选适配新能源、汽车、家电、医疗器械等高端严苛场景的塑料原料。同时，设备可用于新材料研发迭代，通过对比不同配方改性塑料的拉伸强度数据，优化材料配比，提升材料力学性能；在生产品控环节，可批量检测成品、半成品的拉伸性能，杜绝不合格产品流入市场，助力企业贴合行业合规标准，降低生产损耗与质量风险。

（2）橡胶 / 弹性体方向

针对橡胶密封件、减震垫、胶管、输送带、TPE 弹性体等产品，依靠拉伸强度、断裂伸长率、定伸应力、拉伸永久变形多维度数据，评估密封承压、抗撕裂、回弹减振能力；用于橡胶配方研发（炭黑、白炭黑、增塑剂配比优化）、来料胶料入厂检验、成品密封件可靠性验证；汽车减振、轨道交通、液压密封、医疗器械硅胶件等领域，定伸应力与拉伸永久变形是设计密封预紧量、评估长期回弹寿命的关键依据，直接规避长期使用后密封失效、减振衰减等质量隐患。
